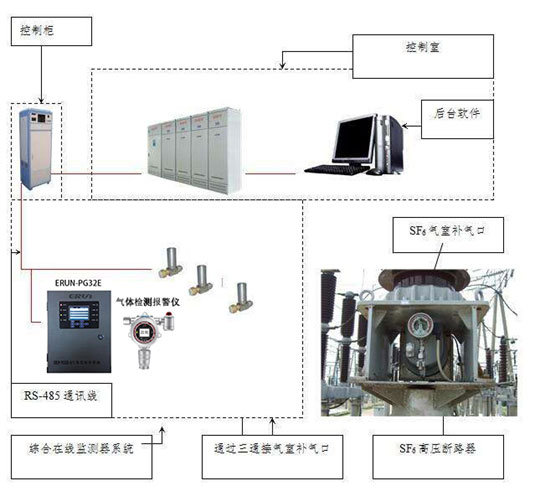

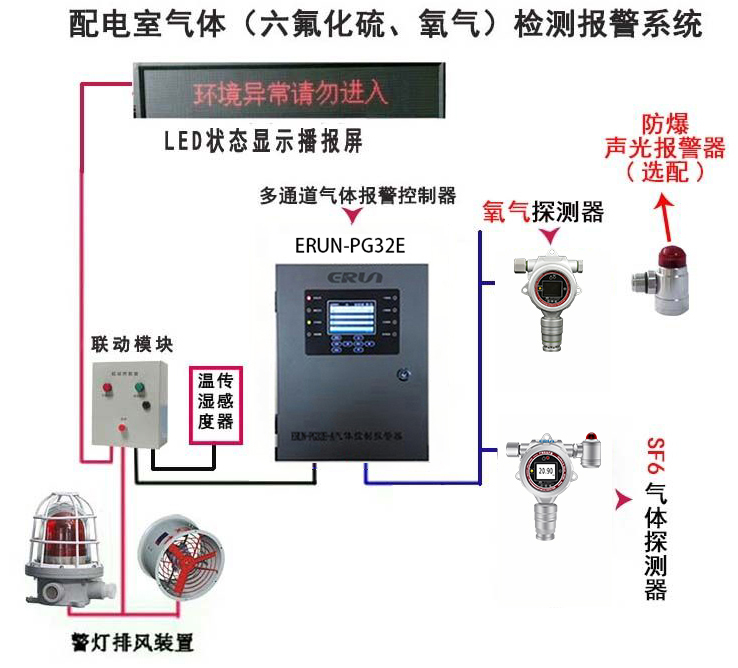

在電力系統sf6設備室內安裝ERUN-PG51S2固定式復合型二合一氣體檢測報警儀，同時監測現場空氣中的六氟化硫和氧氣濃度含量。以大約5～10m水平的有效間距確保探測器可以覆蓋到所有可能發生sf6泄漏的設備連接處或管道接口，并且安裝高度應為距地面或地板30～60cm處。同時在sf6設備值班監控室安裝1臺ERUN-PG36E氣體報警控制器。

將排風機動力電源和電氣控制柜鋪設至SF6設備值班監控室內，將電氣控制柜進行改造，電氣主控單元采用西門子PLC-200，配24v電源開關、旋鈕開關、空氣開關、單色指示燈、中間繼電器、交流接觸器、接線端子等電氣原件，用以控制排風機自動啟停。

設備的總體要求

設備的用途：該設備為全新設備，主要用于六氟化硫和氧氣濃度的檢測。

性能要求：設備設計合理，有良好的品質，可靠性高，易操作維護，售后服務優良，安裝調試方便。

生產廠家已通過質量體系認證，具有技術監督部門頒發的CMA生產許可證，具有防爆合格證，功能指標符合國家GB 12358-2006，GB/T 50493-2019，GB Z/T 223-2009，勞人護（87）36，GB 15322.1-2019，GB 50058-2014等標準的要求。

設備清單

項目	型號及規格	廠家
固定在線式六氟化硫檢測報警儀	ERUN-PG51SF6，檢測介質：SF6和溫濕度（選配），4-20 mA信號輸出，現場顯示及報警功能，Ex d ⅡC T6 Gb級防爆	贏潤
固定在線式氧氣檢測報警儀	ERUN-PG51O2，檢測介質：O2和溫濕度（選配），4-20 mA信號輸出，現場顯示及報警功能，Ex d ⅡC T6 Gb級防爆
氣體報警控制器	ERUN-PG36E	贏潤
排風扇	防爆型	國產
電氣控制柜	西門子PLC-200；電源開關，中間繼電器，交流接觸器，旋鈕開關，指示燈，接線端子排，電箱等	西門子

安裝輔材

序號	物資名稱	規格	單位	備注
1	電纜電線	四芯屏蔽信號電纜	米
2	橋架	根據現場需要安裝	米
3	鍍鋅管	管徑25mm	米
4	外絲	25mm	個
5	膨脹螺栓	8x80	個
6	角鐵	40x4	米
7	固定管卡	25mm	個
8	防爆軟管	10m	根

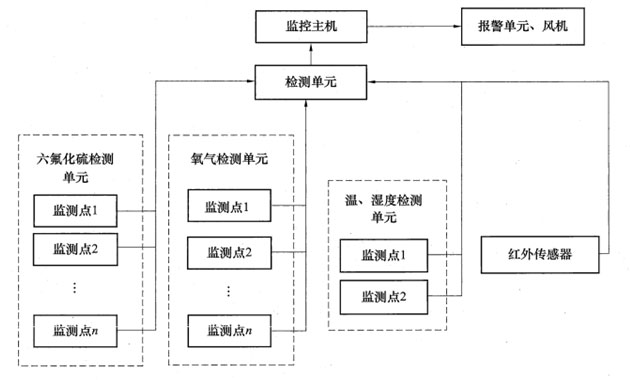

在電力系統中，尤其是安裝有SF6六氟化硫氣體的設備存在的環境中，為避免sf6氣體泄漏導致現場局部環境中氧氣濃度含量降低，發生缺氧窒息等安全事故，因此需要設計安裝具有六氟化硫和氧氣濃度連續監測設備。

1.1 對現場情況的描述：

電力系統的氣體絕緣全封閉組合電器（GIS室）、SF6高壓環網柜開關室等場所設備中都儲存有大量的sf6六氟化硫氣體，由于密封不嚴、老化以及滲漏等情況影響，室內現場環境中不可避免的會有六氟化硫氣體存在，而且SF6密度是空氣的5倍，因此不易擴散，而大量沉積在室內，間接導致局部區域空氣中氧氣濃度含量占比下降。

1.2、 工藝、設備要求：

嚴格按照行業檢測技術要求執行。

1.3、 滿足使用方的環境情況

1、固定在線式六氟化硫檢測報警儀

產品參數

檢測介質：六氟化硫，可選配溫濕度

產品型號：ERUN-PG51SF6

范圍精度

SF6：0-3000ppm（即μL/L）、1ppm、進口紅外氣體傳感器

溫度：-40℃~+120℃、精度0.5℃

濕度：0-100%RH、精度3 %RH

最大誤差：±2%F.S

顯示方式：1.7寸高清彩屏

報警方式：現場聲光報警、顯示屏報警

報警數值：SF6為1000ppm（即μL/L）（可自行設定）

通訊方式：4-20 mA，可選RS485、無線傳輸+ERUN云服務器

防爆類型：隔爆型，Ex d ⅡC T6 Gb級防爆

防護功能：IP65級防水防塵


2、固定在線式氧氣檢測報警儀

產品參數

檢測介質：氧氣，可選配溫濕度

產品型號：ERUN-PG51O2

范圍精度

O2：0-30%VOL、0.01%VOL、進口電化學氣體傳感器

溫度：-40℃~+120℃、精度0.5℃

濕度：0-100%RH、精度3 %RH

最大誤差：±2%F.S

顯示方式：1.7寸高清彩屏

報警方式：現場聲光報警、顯示屏報警

報警數值：O2為18%VOL（可自行設定）

通訊方式：4-20 mA，可選RS485、無線傳輸+ERUN云服務器

防爆類型：隔爆型，Ex d ⅡC T6 Gb級防爆

防護功能：IP65級防水防塵


3、氣體報警控制器

產品參數

產品型號：ERUN-PG36E

顯示方式：9寸高清觸摸彩屏

輸入信號：4-20 mA與RS485可同時輸入

通道數：標準通道為1路（最多32路）

顯示范圍：數字 0～99999

顯示精度：±0.1%FS

報警方式：可外置聲光報警器

工作電源：AC 180~240V 50H/60H

安裝方式：壁掛式安裝
